回路電阻測試儀又稱接觸電阻測試儀，詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。湖北儀天成電力設備有限公司按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。本文就YTC5501回路電阻測試儀的接線方式講解。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試得要求。

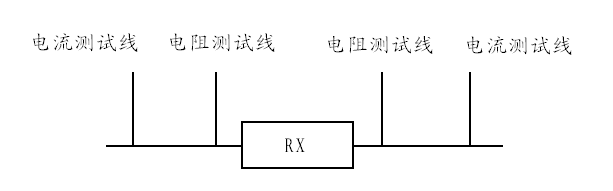

1、檢查確認無誤后，接通電源開關，測量線夾一定要夾在電流線夾內側。 否則測量結果不準確。
2、按下測量開關，調節電流調節旋鈕，使電流升至100A，此時電阻表顯示值為所測的接觸電阻值。（若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100A，例如為Io，電阻表顯示為Uo，則實際電阻值為R=100×Uo÷IoμΩ）。
3、如果按正確接線方式使用，可是測量電流達不到100A，則應將測試線的電流線的截面積增大。
4、測量完畢，斷開電源開關，將測試線夾收好，放在備件箱內。
湖北儀天成電力設備有限公司是專業生產銷售回路電阻測試儀的技術型廠家，擁有十多年的技術經驗，所生產的電力檢測設備被多家電力企業所采購，并獲得一致好評。我們承諾三月包換，三年質保，終身保修！
